Штатный ключ-пульт ДУ

#1

Сообщение Al_Kot » 02 ноя 2017, 23:43

Вот решил поковырять.
Кнопки: 1 открыть, 2 закрыть, 3 двойным нажатием открывает багажник (на морде ключа кн.3 не доступна, и это правильно).
Внутри: Что за процессор не нашел, а транзистор BFR182. Ну ПАВ на 433,92.
Уверен, что 100%АМ-модуляция. В посылке (то, что в эфире при нажатии кнопки) насчитал четыре одинаковых блока из преамбулы (7 или 6 бит) и 58 бит кода. Следующее нажатие (т.е. посылка) с другим кодом. Глубже пока не вникал.
Что хочу? - Ну во-первых увеличить мощность. Думаю всю РЧ-часть наколхозить с более мощной сборки или поиграть парой "ТРАНЗИСТОР-РЕЗИСТОР в цепи базы". (если не лень будет).
Зачем? - Сигнализация Старлайн в режиме СуперСлейв и дистанционный запуск возможен со штатного ключа-пульта, а дальность его... ну хочется больше.

Ну и попутные цели - получить и прописать в мозг машине второй ключ (и ИММО и радиомодуль). Пока не знаю где найти и как прописать. Это, конечно, блажь, но хочется.
- разобраться можно ли сделать так, чтобы и заведенный авто (включено зажигание) тоже реагировал бы на кнопки ключа-пульта (реагирует только на кн.3). Думаю с ELS27 и нужной информацией должно получиться.
По мере раскопок буду отчитываться. Правда я такой ленивый стал...., что может и не докопаюсь до истины.
Если кто в теме (как говорит молодежь), помогите информацией по поставленным попутным целям.
Вложения
Штатный ключ-пульт ДУ - 20171102_221545 1.jpg
Штатный ключ-пульт ДУ - 20171102_221545 1.jpg (101.42 КБ) 2855 просмотров
Штатный ключ-пульт ДУ - 20171102_220339[1].jpg
Штатный ключ-пульт ДУ - 20171102_220339[1].jpg (66.98 КБ) 2855 просмотров
Штатный ключ-пульт ДУ - 20171102_220425 1.jpg
Штатный ключ-пульт ДУ - 20171102_220425 1.jpg (34.17 КБ) 2855 просмотров
Штатный ключ-пульт ДУ - 20171102_220329 1.jpg
Штатный ключ-пульт ДУ - 20171102_220329 1.jpg (74.85 КБ) 2855 просмотров

Аватара пользователя
nycolai.e
Маршал Ford
Маршал Ford
Сообщения: 6535
Зарегистрирован: 12 ноя 2014, 21:54
Откуда: Самара
Авто: 1.6 AT Titanium Mars Red
:
3. Третий владелец 1. За активность - Серебро 2. За активность - Золото
Благодарил (а): 6049 раз
Поблагодарили: 6160 раз

Штатный ключ-пульт ДУ

#2

Сообщение nycolai.e » 03 ноя 2017, 08:54

Al_Kot
Это о чем вообще?
...................Изображение..................
Z6FLXXECHLEP00529/IQJBEP00529

Al_Kot
Рядовой
Рядовой
Сообщения: 16
Зарегистрирован: 31 окт 2017, 09:27
Откуда: Мурманск
Авто: 1.6 Titanium
Имя: Александр
Благодарил (а): 1 раз
Поблагодарили: 10 раз

Штатный ключ-пульт ДУ

#3

Сообщение Al_Kot » 03 ноя 2017, 10:33

nycolai.e писал(а):Al_Kot
Это о чем вообще?

Это я про такую штучку.
Вложения
Штатный ключ-пульт ДУ - 9956074351956455957.jpg
Штатный ключ-пульт ДУ - 9956074351956455957.jpg (31.6 КБ) 2812 просмотров

Аватара пользователя
nycolai.e
Маршал Ford
Маршал Ford
Сообщения: 6535
Зарегистрирован: 12 ноя 2014, 21:54
Откуда: Самара
Авто: 1.6 AT Titanium Mars Red
:
3. Третий владелец 1. За активность - Серебро 2. За активность - Золото
Благодарил (а): 6049 раз
Поблагодарили: 6160 раз

Штатный ключ-пульт ДУ

#4

Сообщение nycolai.e » 03 ноя 2017, 12:59

Al_Kot
Ключи в IPC (щитке приборов) прописываются
Знать, я ошибся
Последний раз редактировалось nycolai.e 03 ноя 2017, 17:10, всего редактировалось 4 раза.

Аватара пользователя
Водитель самолета
Полковник
Полковник
Сообщения: 2025
Зарегистрирован: 25 авг 2016, 20:50
Откуда: Ставрополь
Авто: BMW i3 Rex, Yamaha TMax, Ford Kuda 2.0
:
1. За активность - Серебро 2. За активность - Золото 3. Золотые руки клуба
Благодарил (а): 660 раз
Поблагодарили: 1839 раз

Штатный ключ-пульт ДУ

#5

Сообщение Водитель самолета » 03 ноя 2017, 14:24

nycolai.e
У шпрота не в приборке ключи. Заводил без приборки
Первым делом мы испортим самолеты, ну а девушек, а девушек потом :cool2:

Аватара пользователя
Mihail
Старший лейтенант
Старший лейтенант
Сообщения: 586
Зарегистрирован: 18 июл 2016, 21:56
Откуда: Екатеринбург "пригород"
Авто: 1.6 AT Trend Черныш
Имя: Михаил
Благодарил (а): 221 раз
Поблагодарили: 533 раза

Штатный ключ-пульт ДУ

#6

Сообщение Mihail » 03 ноя 2017, 19:53

Al_Kot писал(а):Источник цитаты Сигнализация Старлайн в режиме СуперСлейв и дистанционный запуск возможен со штатного ключа-пульта, а дальность его... ну хочется больше.

Можно GSM-сигу.

Al_Kot
Рядовой
Рядовой
Сообщения: 16
Зарегистрирован: 31 окт 2017, 09:27
Откуда: Мурманск
Авто: 1.6 Titanium
Имя: Александр
Благодарил (а): 1 раз
Поблагодарили: 10 раз

Штатный ключ-пульт ДУ

#7

Сообщение Al_Kot » 04 ноя 2017, 13:30

В ключе фокуса 2 такой же радиомодуль ДУ. Только что экспериментировал.
Прописать ДУ-шку в мозги:
1. Восемь раз включить-выключить зажигание. (вроде за 6 сек. надо успеть)
2. Приборка пиликает примерно 2-3 сек. Ждем пока отпиликает.
3. Нажимаем любую кнопку на ВСЕХ прописываемых ДУ (поочереди). Приборка пиликает в подтверждение прописки каждого ДУ.
4. Включаем и выключаем зажигание.
5. Радуемся.
ВАЖНО: СТАРЫЕ ключи не прописанные при этом сеансе из памяти ВЫЧЕРКИВАЮТСЯ!!!

Al_Kot
Рядовой
Рядовой
Сообщения: 16
Зарегистрирован: 31 окт 2017, 09:27
Откуда: Мурманск
Авто: 1.6 Titanium
Имя: Александр
Благодарил (а): 1 раз
Поблагодарили: 10 раз

Штатный ключ-пульт ДУ

#8

Сообщение Al_Kot » 04 ноя 2017, 17:35

Mihail писал(а): Можно GSM-сигу.



Обязательно воткну GSM-модуль в свою сигнализацию, но позже.

Al_Kot
Рядовой
Рядовой
Сообщения: 16
Зарегистрирован: 31 окт 2017, 09:27
Откуда: Мурманск
Авто: 1.6 Titanium
Имя: Александр
Благодарил (а): 1 раз
Поблагодарили: 10 раз

Штатный ключ-пульт ДУ

#9

Сообщение Al_Kot » 04 ноя 2017, 18:12

А вот, что показало чтение транспондера иммо.
Не знаю каким прибором и программой.
Ни чего в этом не понимаю.

Если кто знает - поясните пожалуйста что это значит, и где искать такую штуку.
В одной ключевой мастерской мне сказали, что не скопируют, а в другой говорят, что могут (ну и ценник задрали), но мы же сами с усами.

А вот может кому надо : https://transpondery.com/transponder_ca ... talog.html
Вложения
Штатный ключ-пульт ДУ - 20171104_112256.jpg
Штатный ключ-пульт ДУ - 20171104_112256.jpg (79.34 КБ) 2660 просмотров

Аватара пользователя
nycolai.e
Маршал Ford
Маршал Ford
Сообщения: 6535
Зарегистрирован: 12 ноя 2014, 21:54
Откуда: Самара
Авто: 1.6 AT Titanium Mars Red
:
3. Третий владелец 1. За активность - Серебро 2. За активность - Золото
Благодарил (а): 6049 раз
Поблагодарили: 6160 раз

Штатный ключ-пульт ДУ

#10

Сообщение nycolai.e » 04 ноя 2017, 20:36

Тема для тех, у кого "железные" ключи зажигания.

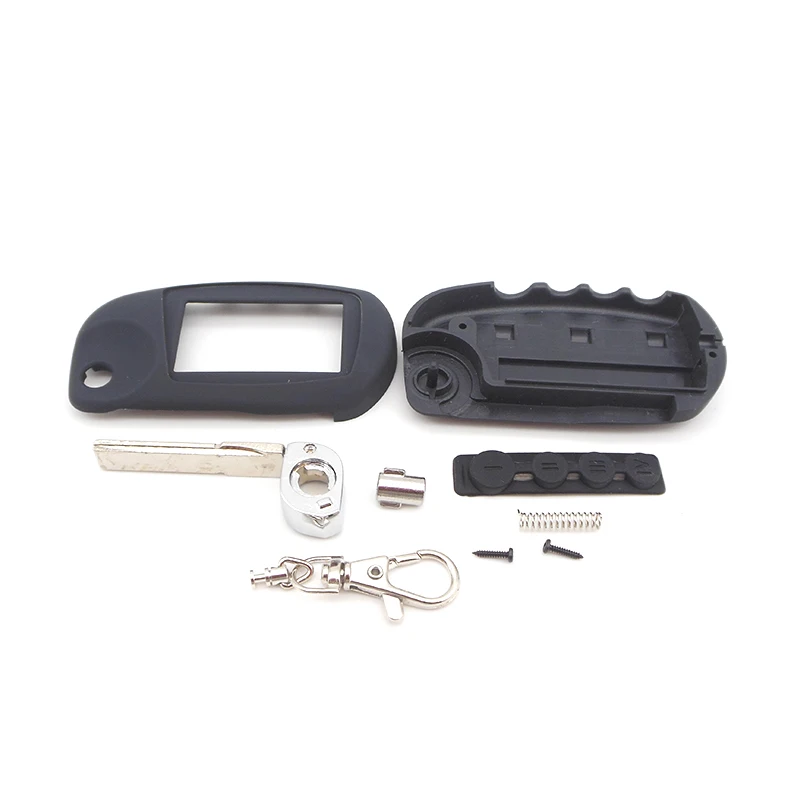

Китайцы придумали заготовку для скрещивания "штатки" с нештатной сигналкой.
Выглядит заготовка так:


Тоже самое уже в российском магазине (Кемерово), чуть дороже, но можно выбрать тип StarLine A91, StarLine А92, StarLine A93, StarLine E90, Tomahawk TW, Шерхан 5, Шерхан 7.

А эта "выкидуха" - результат скрещивания "Старлайна А93" со штатным ключом Рено:
...................Изображение..................
Z6FLXXECHLEP00529/IQJBEP00529

Al_Kot
Рядовой
Рядовой
Сообщения: 16
Зарегистрирован: 31 окт 2017, 09:27
Откуда: Мурманск
Авто: 1.6 Titanium
Имя: Александр
Благодарил (а): 1 раз
Поблагодарили: 10 раз

Штатный ключ-пульт ДУ

#11

Сообщение Al_Kot » 04 ноя 2017, 21:18

nycolai.e писал(а):Тема для тех, у кого "железные" ключи зажигания.



Интересная штука. Даже куплю, чтоб побаловаться, но вариант не мой.

Al_Kot
Рядовой
Рядовой
Сообщения: 16
Зарегистрирован: 31 окт 2017, 09:27
Откуда: Мурманск
Авто: 1.6 Titanium
Имя: Александр
Благодарил (а): 1 раз
Поблагодарили: 10 раз

Штатный ключ-пульт ДУ

#12

Сообщение Al_Kot » 21 ноя 2017, 22:07

Включить или выключить двухшаговое открывание дверей:
Нажимаем одновременно кнопки "открыть" и "закрыть" на ключе-ДУ, удерживаем их нажатыми секунды 4. Моргнет аварийка - отпускаем. Режим открывания изменен.

Двухшаговое: первым нажатием "откр" откроется только водительская дверь, вторым нажатием "откр" все остальные.
Думаю, что там где "работают" барсеточники штука полезная. Я в Мурманске живу, да и то ко мне один раз "барсеточники" подходили (залетные наверное). Взять им было нечего.... а я только минут через 10 осазнал что это было.

Ну и надо сказать, что при откытии только водительской двери моя сигнализация СтарЛайнА93 (режим Слейв, замки управляются по CAN) с охраны не снимается. Снимается только вторым нажатием.

Al_Kot
Рядовой
Рядовой
Сообщения: 16
Зарегистрирован: 31 окт 2017, 09:27
Откуда: Мурманск
Авто: 1.6 Titanium
Имя: Александр
Благодарил (а): 1 раз
Поблагодарили: 10 раз

Штатный ключ-пульт ДУ

#13

Сообщение Al_Kot » 21 ноя 2017, 23:42

Хоро было бы, если бы нашелся человек, который знает как активировать работу ДУ-ключа при включеном зажигании. Ибо не реагирует машина при включеном зажигании на нажатия кнопок ключа.
Нашелся бы такой человек и рассказал бы как это сделать... вот хорошо бы мне было...

Алексей319
Рядовой
Рядовой
Сообщения: 1
Зарегистрирован: 18 дек 2017, 11:30
Откуда: москва
Авто: 1.6PS

Штатный ключ-пульт ДУ

#14

Сообщение Алексей319 » 18 дек 2017, 11:36

Добрый всем!Купил на Али болванки с радиомодулем,попорбовал привязать к машине-просто двери открыватьюВроде все привязывается,но работает очень странно-на шестое примерно нажатие и непонятно как открывае-закрывает,на кнопку багжника реагирует-что то шелкает но не открывает.
Объясните?
:-((

Al_Kot
Рядовой
Рядовой
Сообщения: 16
Зарегистрирован: 31 окт 2017, 09:27
Откуда: Мурманск
Авто: 1.6 Titanium
Имя: Александр
Благодарил (а): 1 раз
Поблагодарили: 10 раз

Штатный ключ-пульт ДУ

#15

Сообщение Al_Kot » 22 дек 2017, 10:48

Алексей319 писал(а):Добрый всем!Купил на Али болванки с радиомодулем,попорбовал привязать к машине-просто двери открыватьюВроде все привязывается,но работает очень странно-на шестое примерно нажатие и непонятно как открывае-закрывает,на кнопку багжника реагирует-что то шелкает но не открывает.
Объясните?
:-((

Тоже покупал две на алиэкспрессе. История такая же, только про багажник не пробовал. И я думаю так: частота китайских 433,92-433,93 МГц, а машина хорошо реагирует в диапазоне 433,94-433,97 МГц. Родной брелок выдает 433,95.
А подстроить китайскую вряд ли удастся.
